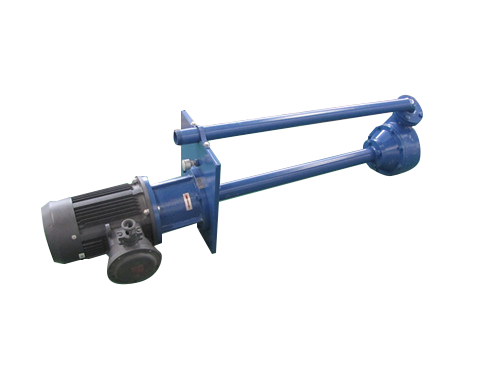

液下泵描述

DYWS型多用液下泵系單吸離心泵，主要用作離心機供液、井場或其它場所的排污和供水設備。它將含有固相顆粒的鉆井液以一定壓力注入這些旋流器，以便分離出固相顆粒。

液下泵特點與優勢：

1.       外形為立式結構，占用空間小。

2.       采用副葉輪動力氣胎密封。

3.       耐磨性和抗腐蝕性良好，采用中錳球墨鑄鐵MⅡ澆鑄。

4.  泵殼結構兼有環形壓水室和渦形壓水室特點。

液下泵技術參數表：

液下泵結構說明：

DYWS型多用液下泵采用副葉輪動力氣胎密封。運轉平穩、密封可靠。主要由支撐板、上連接盤、連接管、下連接盤、軸承、傳動軸、副葉輪、密封腔、密封壓蓋、葉輪、泵殼、過濾板等部件構成。DYWS型多用液下泵采用副葉輪動力氣胎密封，密封可靠，運轉平穩。

支撐板負責液下泵在罐面的安裝支撐。上連接盤連接立式防暴電機，下連接盤連接泵頭，連接管連接上連接盤和泵頭部分。泵頭由工作室和密封室兩部分構成，泵殼、葉輪、密封腔構成工作室，密封腔、副葉輪、密封壓蓋構成密封室。

泵的軸向力，是由葉輪副葉片和副葉輪來平衡的。其優點是軸承收到的軸向力很小。 泵的軸向密封是由副葉輪及密封室構成的動力密封和靜壓氣墊密封來完成的。其優點有兩方面，一方面泵靜止時，大氣壓強及液柱壓強壓縮密封室中的氣體，形成氣墊，確保軸承不受浸洗。另一方面，泵運轉時，副葉輪產生相對的壓力抵御葉輪所產生的壓力，確保葉輪工作室密封，因此，泵不存在軸頭液體泄漏損失，從而提高了泵的容積效率。

泵的下軸承采用稀油潤滑，上軸承采用潤滑脂潤滑，油腔端部用油封密封。

泵殼、葉輪、副葉輪、密封腔采用中錳球墨鑄鐵MⅡ澆鑄，具有良好的耐磨性及抗腐蝕性。泵殼結構兼有環形壓水室和渦形壓水室的優點，從而降低了葉輪上的徑向力，減小了泵軸的撓曲變形。正是有了這些結構特點，才有了DYWS型多用液下泵的高泵效、軸封可靠、使用壽命長的特點。

泵的傳動方式是通過彈性連軸器與電動機軸聯結的。 泵的旋轉方向，從驅動端看，為順時針方向旋轉。

液下泵故障及解決方法：
